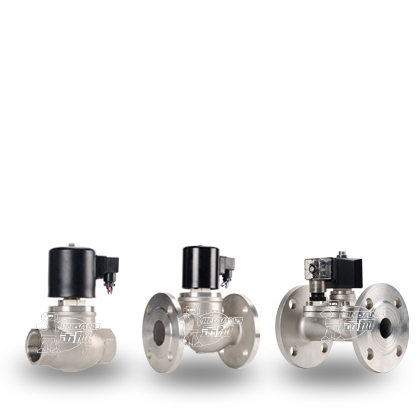

電磁閥型號說明

2016/3/16

型號編製說明
-JG   -20A   -1   -1440   -MF3   -1~10
>1.蘑菇视频污污污品牌   >2.電磁閥   >3.內螺紋   >4.線圈   >5.四氟密封   >4.口徑

-A、B、F   -16   -K、B、S、X
>7.閥體材質   >8.公稱壓力   >9.可選功能
1代號 係列型號   2代號 公稱通徑   3代號 功能選型
JG 蘑菇视频污污污品牌 A 電磁閥係列 1 內螺紋
20 電磁閥 Q
 球閥係列 2 法蘭
60
 氣動閥門 D
 蝶閥係列 3 對夾
90
 電動閥門 Z
 閘閥係列 4 外螺紋
10 調節閥門  J 截止閥係列 5 焊接
 30 手動閥門  T 調節閥係列 6 三通L型內螺紋
 00 其他閥門  H 止回閥係列 7 三通T型內螺紋
   X 旋塞閥係列 8 卡箍
 G 隔膜閥係列 9 三通L型法蘭
 00 角座閥係列 10 三通T型法蘭
 WQ/D 衛生級球閥/蝶閥係列 11 固定式
 BQ 保溫球閥係列 12 V型球閥係列
 0 其他 0 其他

4代號 執行機構   5代號 密封材質   6代號 閥門口徑
  電磁線圈 MF1 丁腈橡膠NBR[-20~100°C] 1-3 1~3mm G1/8
1440 電磁閥電磁線圈係列 MF2 氟橡膠FKM[-20~150°C] 3-15 3~15m G1/4
  氣動執行閥 MF3 聚四氟乙烯PTFE[-40~220°C] 8-15 8~15mm G3/8
DA/SR 氣動角行程 MF4 對位聚苯PPL[-40~300°C] 10-15 10~15mm G1/2 DN15
ZHA/B 氣動直行程 MF5 金屬硬密封 [-40~425°C] 20 20mm G3/4 DN20
  電動執行器 MF6 硬質合金[-60~425°C] 25 25mm G1 DN25
DX JG精小型 MF7 半襯四氟 [-40~160°C] 32 32mm G1-1/4 DN32
DQ JGQ防爆型 MF8 全襯四氟 [-40~160°C] 40 40mm G1-1/2 DN40
3810 直行程調節型 MF9 三元乙丙膠EPDM [-30~120°C] 50 50mm G2 DN50
DZK 直行程 MF10 柔性石墨 [-40~260°C] 100 100mm   DN100
DTR 角行程 MF11 尼龍 [-20~80°C] 200 200mm   DN200
SND 西門子係列 0 其他 ...... ......

7代號 閥體質材   8代號 公稱壓力   9代號 可選功能
A 不鏽鋼304 06 PN6bar K 常開型 注：常閉型省略
B 不鏽鋼316 10 PN10bar B 防爆型 注：電磁閥/電動閥類型
C 黃銅 16 PN16bar S 帶手動開關功能
D 鑄鋼WCB 25 PN25bar S1 帶手輪機構開關功能
E 鑄鐵HT200 40 PN40bar X 帶無源觸電反饋信號
F 不鏽鋼316L 64 PN64bar X1 防爆型無源觸電點反饋信號
G 不鏽鋼310S[2520]   美標公稱壓力 D23 氣缸配2位3通電磁閥
H 鍛鋼WC6 150LB Class150 D25 氣缸配2位5通電磁閥
I 鍛鋼WC9 300LB Class300 TQ 氣動執行器角行程調節型
J/K 塑料PVC/聚四氟乙烯PTFE 600LB Class600 TD 電動執行器角行程調節型
0 其他 ...... ...... 0 其他
注意：
其他材質或壓力可根據客戶要求定製。
訂貨須知：
1、 訂貨前未選定型號，請您提供相應的技術參數，如：公稱通徑、介質種類、工作壓力、額定電壓、連接方式、安裝方式、介質溫度、環境溫度、閥體材質及特殊功能 要求（包括：常開或常閉、信號反饋、止回功能、手動裝置、介質粘度及腐蝕性）；我們專業銷售工程師會及時與您溝通落實相應的型號。
2、已由設計院所或單位部門選定我公司產品型號的，按製定型號與我公司銷售中心訂購同時也請提供具體的技術參數。
3、使用工況非常重要或管路係統比較複雜時，請您務必提供管路安裝示意圖及詳細參數，由雙方工程師共同審核把關。
